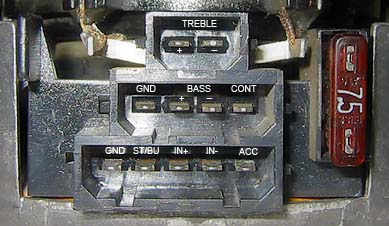

Активные колонки Audi, производитель Nokia
(8A0 035 412A.01C)
Верхний разъём - выходы усилителя, параллельно внутренней колонке, для внешней ВЧ-секции.
Кроссовера внутри нет.
Средний разъём - то же самое, в параллель верхним контактам.
Нижний, слева-направо:
1 = масса. 2 = +12 управление. 3 = вх+. 4 = вх-. 5 = +12

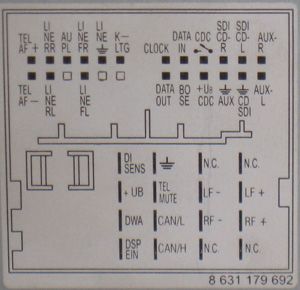

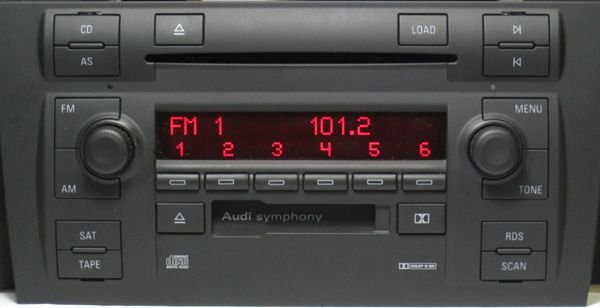

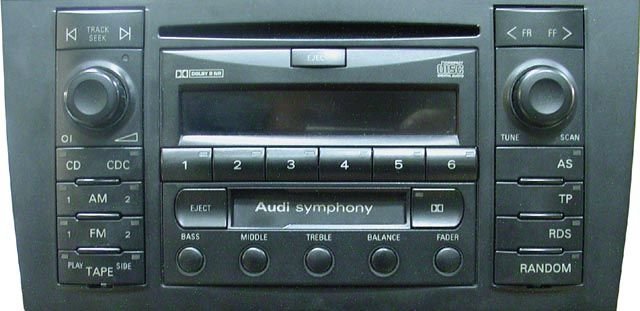

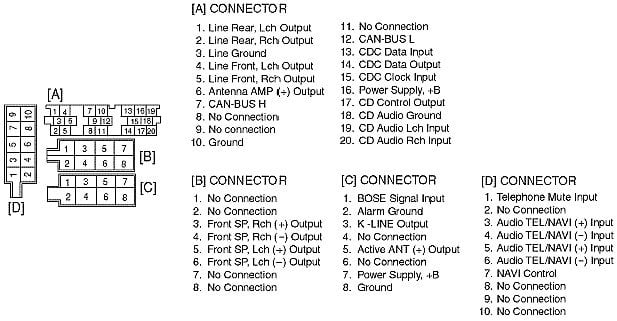

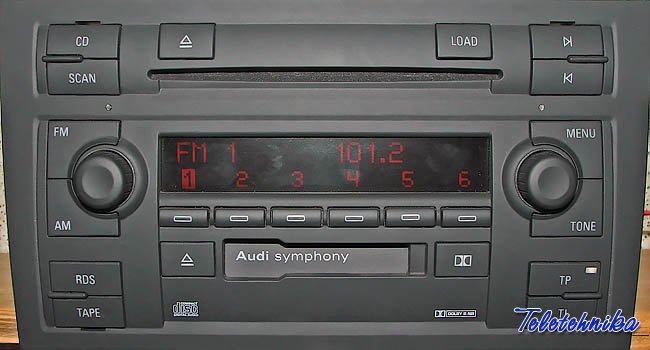

AUDI SIMPHONE CQ-EA1070L
AUDI SIMPHONE CQ-EA1071L
AUDI SIMPHONE CQ-EA1072L
AUDI SIMPHONE CQ-EA1073L
AUDI SIMPHONE CQ-EA1074L

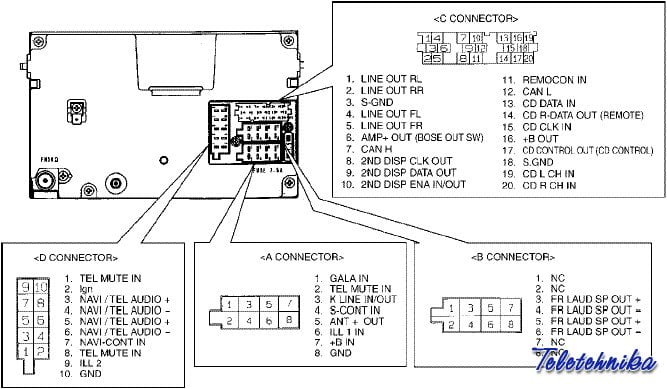

AUDI SIMPHONE CQ-JA1920L
AUDI SIMPHONE CQ-JA1924L

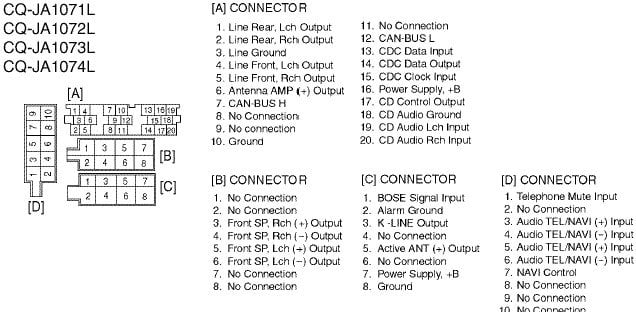

AUDI SIMPHONE CQ-JA1070L
AUDI SIMPHONE CQ-JA1071L
AUDI SIMPHONE CQ-JA1072L
AUDI SIMPHONE CQ-JA1073L
AUDI SIMPHONE CQ-JA1074L

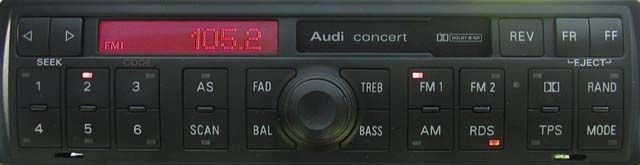

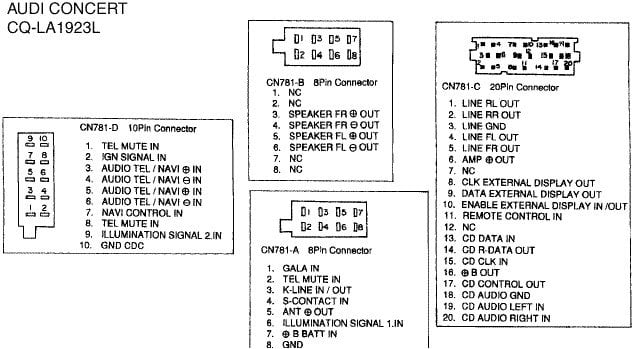

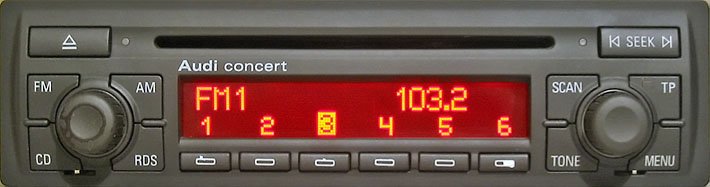

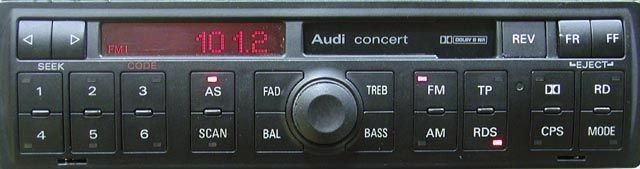

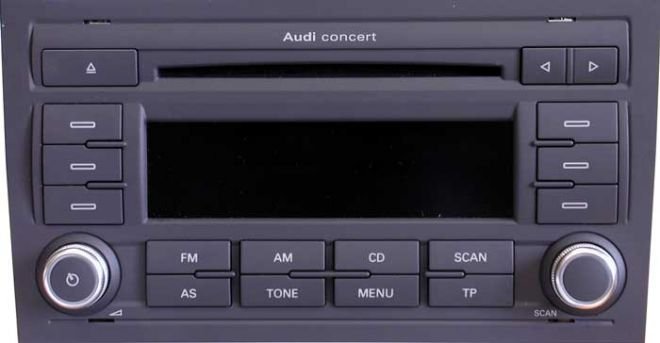

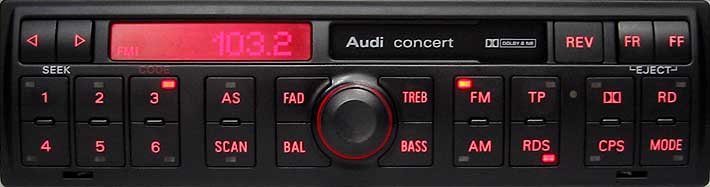

AUDI CONCERT CQ-LA1923L

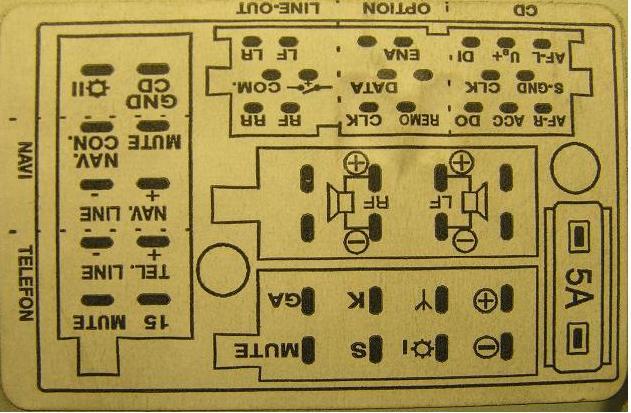

AUDI CONCERT AUZ5Z3 NP2 4298 4B0 135 186 B
(Matsushita El.&Co Made in Japan) CQ-LA 1621L
