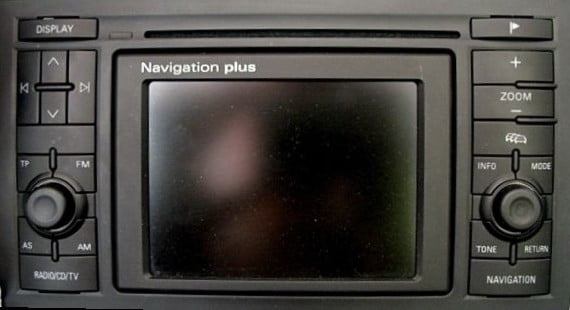

Audi Navigation Plus. Подключение AV и снятие блокировки
Audi Navigation Plus. Подключение AV и снятие блокировки

Audi Navigation Plus. Подключение AV и снятие блокировки

Audi Navigation Plus. Подключение AV и снятие блокировки

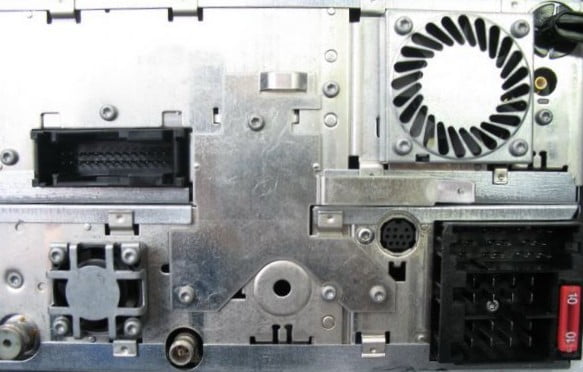

Как видно из рисунка в круглый разъем подаём RGBs и звук (NFL и NFR):
- 7-й контакт на 12 Вольт через 1 кОм - активация входа.
- 6-й - тоже на "+", меняет стандарт.
- блокировка на движение: резать провод GALA в ISO-разъеме.

Полный разъём магнитолы находиться здесь

Автор: Павел г. Санкт-Петербург
Источник: vega-absolute
