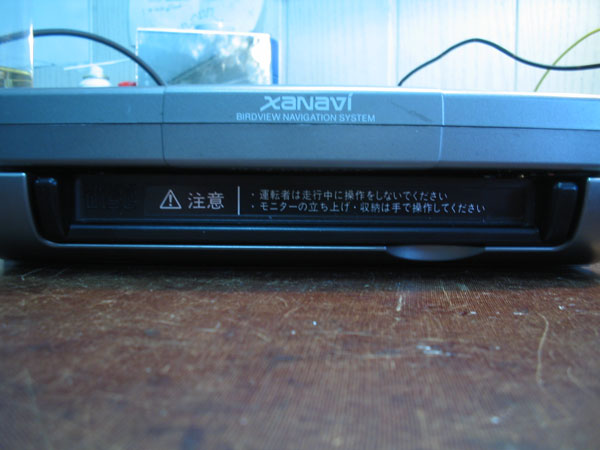

Прислали мне из Тюмени "голову" от нави XANAVI XM-004VD для организации видео входа.

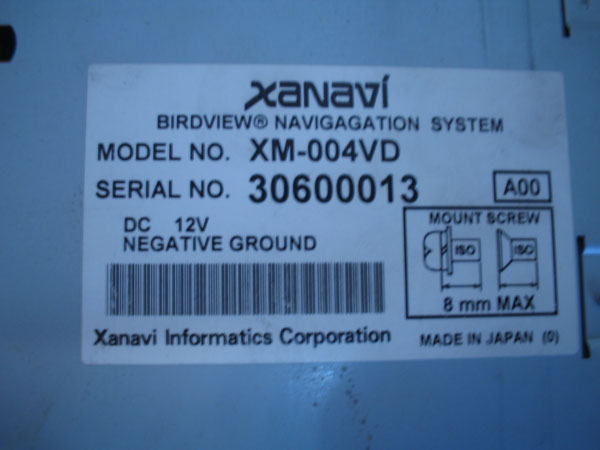

Номер модели:

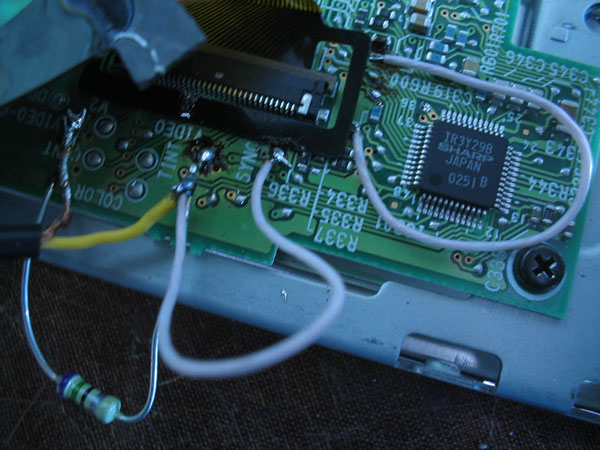

У микросхемы IR2Y29 39-ый вывод на массу, отключил вход RGB и включил композитный вход. На плату падал видео сигнал на video и sync и параллельно включил резистор 75 ом.

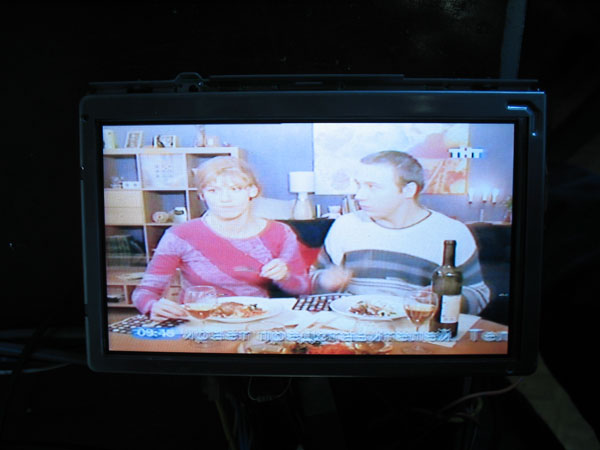

А это картинка на мониторе:




Автор: Ардашов Александр Львович. г. Нижневартовск
Источник: vega-absolute
