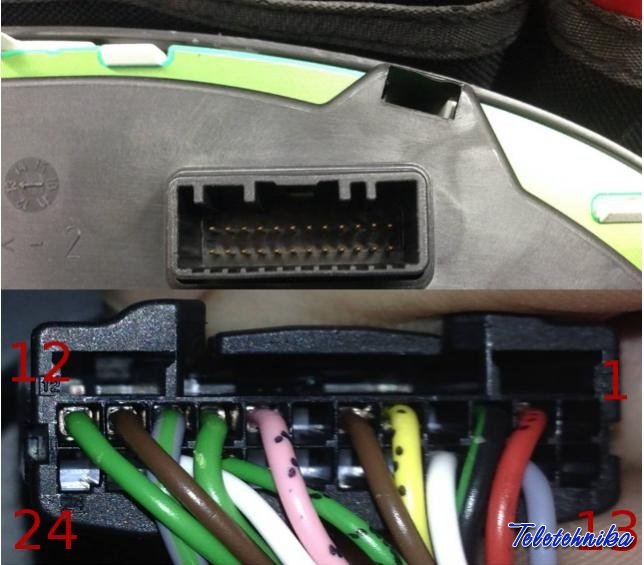

1) —
2) Dplus предохранитель 31
3) масса (черный)
4) —
5 ) Gplus предохранитель 19
6) Кнопка бортовой компьютер [С4 до н.э.]
7) [кнопка С4 бортовой компьютер]
8) Датчик давления масла
9) проверка Тормозная жидкость
10) управления стояночного тормоза
11) CAN L
12) ?
13) —
14) [контроль С4 дистанционного свет]
15) датчик топлива
16) датчик топлива
17) [C4 уровень моторного масла]
18) [C4 уровень моторного масла]
19) Датчик температуры наружного воздуха
20) Датчик температуры наружного воздуха предупреждение
21) ремень свет
22) Индикатор зарядки свет

Renault Logan 2005 Год



Renault Logan 2007 Год

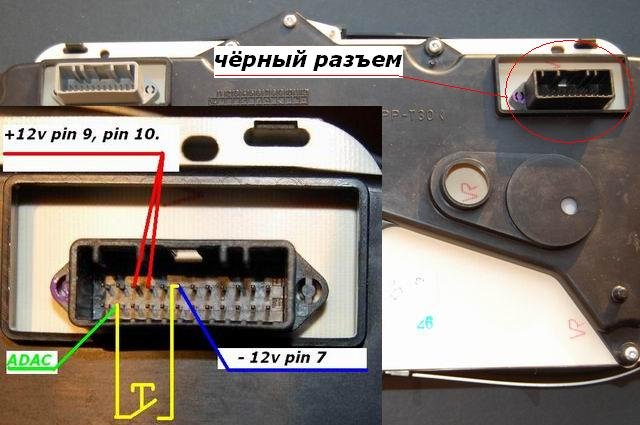

Renault Logan 2007. Панели двух типов - с ADAC и без него.
Схема подключения и проверки наличия ADAC.
ADAC - 23 контакт на минус.

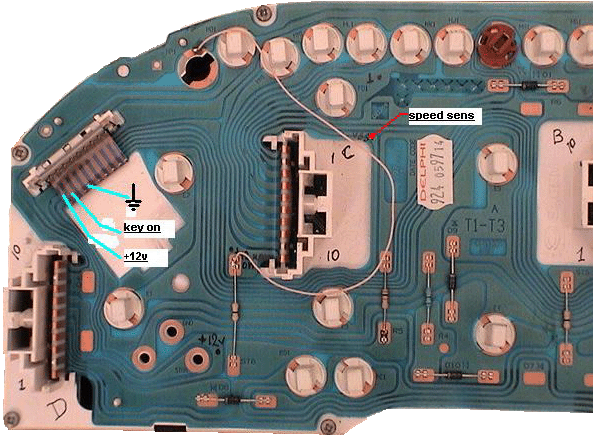

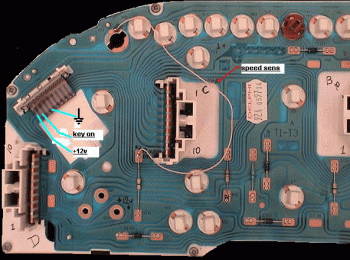

Renault Scenic 98 Год

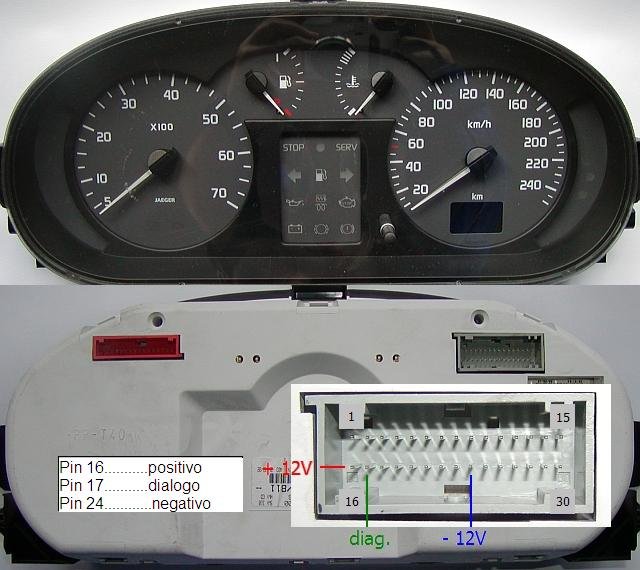

Renault Megane
